În calitate de furnizor de VFD de înaltă tensiune, sunt adesea întrebat despre pașii de punere în funcțiune pentru aceste dispozitive complexe și puternice. Punerea în funcțiune a unui VFD de înaltă tensiune este un proces critic care asigură ca unitatea să funcționeze în siguranță, eficient și în conformitate cu cerințele aplicației. În această postare pe blog, voi sublinia pașii cheie implicați în punerea în funcțiune a unui VFD de înaltă tensiune, oferind un ghid cuprinzător pentru ingineri, tehnicieni și oricine este implicat în instalarea și operarea acestor sisteme.
Pasul 1: Verificări înainte de punere în funcțiune
Înainte de a începe procesul propriu-zis de punere în funcțiune, trebuie efectuate o serie de verificări înainte de punere în funcțiune. Aceste verificări sunt esențiale pentru a identifica eventualele probleme sau defecte care ar putea cauza probleme în timpul punerii în funcțiune sau al funcționării.
- Inspecție vizuală: Efectuați o inspecție vizuală amănunțită a VFD-ului de înaltă tensiune și a componentelor asociate acestuia. Verificați dacă există daune fizice, conexiuni slăbite sau semne de coroziune. Asigurați-vă că toate panourile sunt instalate corect și că nu lipsesc piese.
- Verificări electrice: Verificați conexiunile electrice ale VFD-ului. Verificați cablurile de intrare și de ieșire pentru dimensionarea corectă, izolarea corespunzătoare și terminațiile sigure. Măsurați rezistența înfășurărilor motorului pentru a vă asigura că se află în intervalul specificat. Utilizați un megger pentru a testa rezistența de izolație a cablurilor și a motorului, care ar trebui să fie peste valoarea minimă acceptabilă.
- Verificări ale circuitului de control: Inspectați circuitele de comandă ale VFD-ului. Verificați cablarea cablurilor de control, a senzorilor și a comutatoarelor. Asigurați-vă că sursa de alimentare de control este stabilă și în intervalul de tensiune nominală. Testați funcționalitatea butoanelor de control, a indicatorilor și a interfețelor de comunicare.
Pasul 2: Pornire - Pornire și configurare inițială
Odată ce verificările de pre-punere în funcțiune sunt finalizate cu succes, este timpul să porniți VFD-ul de înaltă tensiune.
- Putere inițială - Sus: Alimentați VFD-ul într-un mod controlat. Începeți prin a alimenta sursa de alimentare de control și lăsați VFD-ul să se inițialeze. Monitorizați afișajul pentru orice mesaje de eroare sau indicații anormale. Verificați tensiunile și temperaturile interne folosind funcțiile de monitorizare încorporate ale VFD-ului.
- Configurație de bază: Configurați parametrii de bază ai VFD, cum ar fi tensiunea nominală, curentul, frecvența și tipul de motor. Acești parametri sunt cruciali pentru funcționarea corectă a VFD-ului și a motorului. Consultați manualul de utilizare al VFD pentru pașii specifici de configurare și valorile recomandate.
Pasul 3: Reglarea parametrilor
După configurarea inițială, este necesară reglarea parametrilor pentru a optimiza performanța VFD-ului de înaltă tensiune și a motorului.
- Reglarea controlului vitezei: Reglați parametrii de control al vitezei ai VFD-ului pentru a obține precizia și răspunsul dorite a vitezei. Aceasta poate implica setarea câștigurilor proporționale, integrale și derivate (PID) ale regulatorului de viteză. Utilizați un senzor de viteză, cum ar fi un encoder, pentru a furniza feedback VFD și pentru a regla fin algoritmul de control.
- Reglarea controlului cuplului: Dacă aplicația necesită controlul cuplului, reglați parametrii de control al cuplului ai VFD-ului. Aceasta include setarea limitei de cuplu, referință de cuplu și câștig de control al cuplului. Monitorizați cuplul motorului în timpul funcționării și efectuați ajustările necesare pentru a asigura un control uniform și stabil al cuplului.
- Reglajul accelerației și decelerației: Setați timpii de accelerare și decelerare ai VFD-ului conform cerințelor aplicației. Acești timpi determină cât de repede poate accelera sau încetini motorul. Timpii de accelerare si decelerare necorespunzatori pot provoca solicitari mecanice asupra motorului si echipamentului actionat, de aceea este important sa se gaseasca valorile optime.
Pasul 4: Testarea motorului
Odată ce reglarea parametrilor este finalizată, motorul trebuie testat pentru a se asigura că funcționează corect cu VFD.
- Nu - Test de sarcină: Porniți motorul fără sarcină. Monitorizați viteza, curentul și tensiunea motorului. Verificați dacă există vibrații anormale, zgomote sau supraîncălzire. Măsurați eficiența motorului și factorul de putere la gol pentru a stabili o linie de bază pentru evaluarea viitoare a performanței.
- Test de sarcină: Aplicați o sarcină motorului treptat și monitorizați performanța acestuia. Creșteți sarcina pas cu pas până la atingerea sarcinii nominale. Observați turația, cuplul și curentul motorului sub sarcină. Verificați creșterea temperaturii motorului și a VFD-ului pentru a vă asigura că sunt în limitele permise.
Pasul 5: Verificări de protecție și siguranță
VFD-urile de înaltă tensiune sunt echipate cu diverse funcții de protecție pentru a asigura siguranța echipamentului și a personalului. Aceste funcții de protecție trebuie testate în timpul punerii în funcțiune.
- Protecție la supracurent: Declanșați protecția la supracurent a VFD prin aplicarea unei sarcini de curent ridicat pentru o perioadă scurtă. Verificați dacă VFD-ul se declanșează și afișează mesajul de eroare corespunzător. Verificați setarea protecției la supracurent și reglați-o dacă este necesar.
- Protecție la supratensiune și subtensiune: Testați protecția la supratensiune și subtensiune a VFD prin simularea condițiilor anormale de tensiune. Aplicați o tensiune mai mare sau mai mică decât valoarea nominală și asigurați-vă că VFD-ul ia măsurile adecvate, cum ar fi declanșarea sau reducerea puterii de ieșire.
- Protecție la supra-temperatură: Monitorizați temperatura VFD-ului și a motorului în timpul funcționării. Verificați funcționalitatea protecției la supratemperatură prin creșterea artificială a temperaturii (dacă este posibil) sau prin simularea unei condiții de temperatură ridicată. Asigurați-vă că VFD-ul se oprește sau reduce puterea de ieșire atunci când temperatura depășește limita setată.
Pasul 6: Integrarea sistemului și comunicarea
În multe aplicații, VFD de înaltă tensiune trebuie să fie integrat cu alte sisteme, cum ar fi un controler logic programabil (PLC) sau un sistem de control și achiziție de date (SCADA).
- Configurare comunicare: Configurați interfața de comunicare a VFD pentru a stabili o conexiune cu sistemul extern. Aceasta poate implica configurarea protocolului de comunicație, cum ar fi Modbus, Profibus sau Ethernet/IP. Testați legătura de comunicație prin trimiterea și primirea datelor între VFD și sistemul extern.
- Testarea integrării sistemului: Efectuați teste de integrare a sistemului pentru a vă asigura că VFD funcționează perfect cu celelalte componente ale sistemului. Verificați dacă semnalele de control sunt transmise corect și că sistemul răspunde conform așteptărilor la diferite condiții de funcționare.
Pasul 7: Verificări finale și documentație
Înainte de finalizarea procesului de punere în funcțiune, trebuie efectuat un set final de verificări și trebuie pregătită toată documentația relevantă.
- Verificări finale: revizuiți toți pașii și rezultatele de punere în funcțiune. Verificați dacă există probleme sau discrepanțe restante. Asigurați-vă că toate funcțiile de protecție funcționează corect și că VFD-ul și motorul funcționează în parametrii specificați.
- Documentare: Documentați toate activitățile de punere în funcțiune, inclusiv verificările pre-punere în funcțiune, setările parametrilor, rezultatele testelor și orice modificări efectuate în timpul procesului. Această documentație este esențială pentru întreținerea viitoare, depanare și scopuri de conformitate.

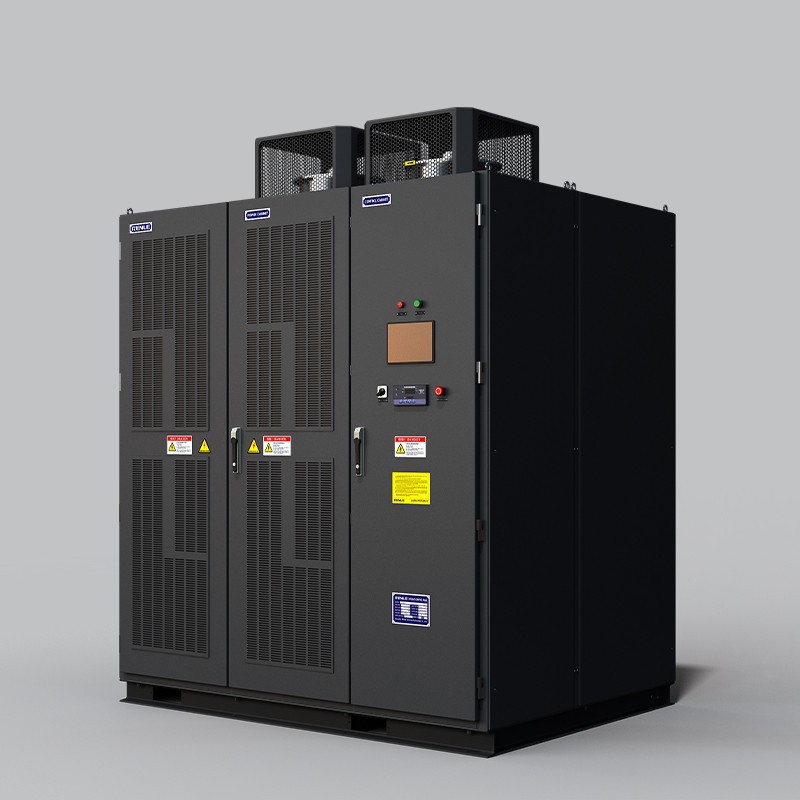

În calitate de furnizor principal deVFD de înaltă tensiune, oferim și o gamă largă de produse conexe precumVSD de medie tensiuneşiUnitate de curent alternativ de medie tensiune. Produsele noastre sunt concepute pentru a îndeplini cele mai înalte standarde de calitate și performanță, iar echipa noastră cu experiență poate oferi asistență cuprinzătoare pe tot parcursul procesului de punere în funcțiune.
Dacă sunteți interesat de VFD-urile noastre de înaltă tensiune sau aveți nevoie de asistență la punerea în funcțiune, vă rugăm să nu ezitați să ne contactați pentru o discuție detaliată. Ne angajăm să vă oferim cele mai bune soluții pentru aplicațiile dumneavoastră industriale.
