În calitate de furnizor de VFD de medie tensiune, înțeleg rolul critic pe care îl joacă selectarea cablului adecvat în performanța generală și fiabilitatea unui sistem de variație de frecvență (VFD) de medie tensiune. În această postare pe blog, voi împărtăși câteva considerații și linii directoare cheie pentru a vă ajuta să luați o decizie informată atunci când alegeți cablul potrivit pentru aplicația dvs. VFD de medie tensiune.
Înțelegerea elementelor de bază ale VFD-urilor de medie tensiune
Înainte de a aborda selecția cablurilor, este important să aveți o înțelegere de bază a VFD-urilor de medie tensiune. VFD-urile de medie tensiune sunt utilizate pentru a controla viteza și cuplul motoarelor electrice prin variarea frecvenței și tensiunii energiei electrice furnizate motorului. Sunt utilizate în mod obișnuit în aplicații industriale, cum ar fi pompe, ventilatoare, compresoare și transportoare, unde controlul precis al motorului și eficiența energetică sunt esențiale.

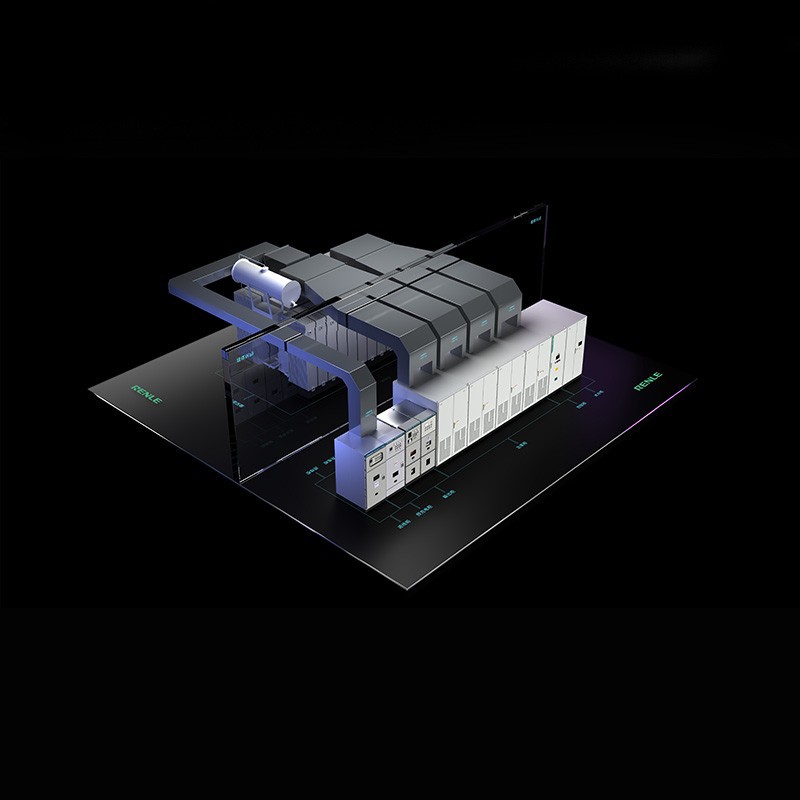

Există diferite tipuri de VFD de medie tensiune disponibile pe piață, inclusivUnitate de curent alternativ de medie tensiune,Unitate de înaltă tensiune, șiVFD de înaltă tensiune. Fiecare tip are propriile caracteristici și cerințe unice, care pot influența alegerea cablului.
Factori cheie în selecția cablurilor pentru VFD de medie tensiune
1. Tensiune nominală
Tensiunea nominală a cablului este unul dintre cei mai importanți factori de luat în considerare. Trebuie să fie compatibil cu tensiunea de ieșire a VFD de medie tensiune. Utilizarea unui cablu cu o tensiune nominală mai mică decât cea necesară poate duce la defectarea izolației, care poate cauza scurtcircuite, deteriorarea echipamentului și pericole pentru siguranță. Pe de altă parte, utilizarea unui cablu cu o tensiune nominală mult mai mare decât este necesar poate fi mai costisitoare și poate să nu ofere niciun beneficiu suplimentar.
2. Curent - Capacitate de transport
Cablul ar trebui să poată transporta curentul de sarcină maximă al motorului conectat la VFD fără supraîncălzire. Capacitatea de purtare a curentului depinde de mai mulți factori, inclusiv dimensiunea cablului, materialul conductorului, tipul de izolație și temperatura ambiantă. Este esențial să se calculeze curentul așteptat cu precizie pe baza puterii nominale, a eficienței și a condițiilor de funcționare a motorului. Supradimensionarea cablului poate fi risipitoare, în timp ce subdimensionarea acestuia poate duce la cădere excesivă de tensiune și supraîncălzire, reducând eficiența și durata de viață a motorului și a VFD-ului.
3. Material de izolare
Materialul izolator al cablului este vital pentru protejarea conductorilor de defecțiuni electrice și factori de mediu. Pentru aplicațiile VFD de medie tensiune, materialele izolatoare obișnuite includ polietilena reticulata (XLPE) și cauciucul etilenă-propilenă (EPR). XLPE oferă proprietăți electrice excelente, stabilitate termică ridicată și rezistență la umiditate și substanțe chimice. EPR, pe de altă parte, are o flexibilitate bună, ceea ce poate fi avantajos în instalațiile în care cablul trebuie să fie îndoit sau direcționat în jurul obstacolelor.
4. Armonice și protecție la supratensiune
VFD-urile de medie tensiune generează armonici și supratensiuni, care pot cauza probleme precum supraîncălzirea, îmbătrânirea prematură a izolației și interferența cu alte echipamente electrice. Cablul ar trebui să poată rezista acestor armonici și supratensiuni. Unele cabluri sunt proiectate special cu caracteristici precum conductoare ecranate pentru a reduce interferența electromagnetică (EMI) și pentru a proteja împotriva supratensiunii. Ecranarea poate ajuta, de asemenea, la prevenirea radiației de energie electromagnetică a cablului, care poate interfera cu dispozitivele electronice din apropiere.
5. Mediu de instalare
Mediul de instalare al cablului joacă, de asemenea, un rol important în procesul de selecție. Dacă cablul urmează să fie instalat în aer liber, acesta trebuie să fie rezistent la radiații UV, umiditate și variații de temperatură. În medii industriale, cablul poate fi expus la substanțe chimice, uleiuri și solicitări mecanice. În astfel de cazuri, este necesar un cablu cu o manta exterioară robustă care să ofere protecție împotriva acestor elemente. În plus, dacă cablul urmează să fie instalat într-o conductă sau tavă, flexibilitatea și diametrul acestuia trebuie luate în considerare pentru a asigura o instalare ușoară.
6. Lungimea cablului
Lungimea cablului dintre VFD și motor afectează căderea de tensiune. Un cablu mai lung va duce la o cădere de tensiune mai mare, ceea ce poate reduce performanța motorului. Pentru a minimiza căderea de tensiune, poate fi necesară o dimensiune mai mare a cablului pentru cabluri mai lungi. Este important să calculați căderea de tensiune pe baza rezistenței, curentului și lungimii cablului și să vă asigurați că rămâne în limite acceptabile.
Proces de selecție a cablurilor pas cu pas
Pasul 1: Determinați cerințele de sistem
În primul rând, adunați toate informațiile necesare despre sistemul VFD de medie tensiune, inclusiv tensiunea de ieșire și curentul VFD, puterea nominală și caracteristicile de funcționare ale motorului și mediul de instalare.
Pasul 2: Selectați tensiunea nominală
Pe baza tensiunii de ieșire a VFD, alegeți un cablu cu o tensiune nominală adecvată. Asigurați-vă că țineți cont de eventualele fluctuații de tensiune sau supratensiuni în sistem.
Pasul 3: Calculați curentul - Capacitatea de transport
Calculați curentul de sarcină maximă al motorului și selectați o dimensiune a cablului care poate transporta acest curent în siguranță, fără supraîncălzire. Luați în considerare factori precum temperatura mediului ambiant și gruparea cablurilor, care pot afecta capacitatea de transport a curentului.
Pasul 4: Alegeți materialul de izolare
Selectați un material izolator care este potrivit pentru aplicare și pentru mediul de instalare. Luați în considerare proprietățile electrice, stabilitatea termică și rezistența la factorii de mediu ale materialului izolator.
Pasul 5: Luați în considerare armonicile și protecția la supratensiune
Dacă VFD generează armonici semnificative sau supratensiuni, alegeți un cablu cu ecranare adecvată și caracteristici de protecție la supratensiune.
Pasul 6: Evaluați mediul de instalare
Luați în considerare condițiile specifice ale mediului de instalare, cum ar fi temperatura, umiditatea, substanțele chimice și stresul mecanic. Alegeți un cablu cu manta exterioară care poate rezista acestor condiții.
Pasul 7: Luați în considerare lungimea cablului
Calculați căderea de tensiune pe baza lungimii cablului și selectați o dimensiune a cablului care va menține căderea de tensiune în limite acceptabile.
Concluzie
Selectarea cablului adecvat pentru un VFD de medie tensiune este o sarcină complexă, dar crucială. Luând în considerare factori precum tensiunea nominală, curentul - capacitatea de transport, materialul izolator, armonicile și protecția la supratensiune, mediul de instalare și lungimea cablului, puteți asigura funcționarea fiabilă și eficientă a sistemului dumneavoastră VFD de medie tensiune.
Dacă sunteți în proces de configurare a unui sistem VFD de medie tensiune sau aveți nevoie să înlocuiți un cablu existent, vă încurajez să ne contactați pentru sfaturi profesionale și soluții de cabluri de înaltă calitate. Echipa noastră de experți vă poate ajuta să selectați cablul potrivit pentru aplicația dvs. specifică și să vă asigure o instalare fără probleme.
Referințe
- Standardul IEEE pentru definițiile sistemelor de energie electrică
- NEC (National Electrical Code) pentru cerințele de instalare electrică
- Specificațiile producătorului pentru VFD și cabluri de medie tensiune
