Hei acolo! În calitate de furnizor de unități pentru mașini de hârtie, am văzut direct cât de important este să aveți aceste unități calibrate corespunzător. O unitate de mașină de hârtie bine calibrată poate îmbunătăți semnificativ eficiența și calitatea producției de hârtie. În acest blog, vă voi ghida prin pașii de calibrare a unei unități de mașină de hârtie.
Înțelegerea elementelor de bază ale unităților mașinilor de hârtie
Înainte de a trece la calibrare, să vorbim rapid despre ce sunt unitățile mașinilor de hârtie. Unitățile de mașină de hârtie sunt în esență centralele care controlează mișcarea diferitelor părți ale unei mașini de fabricat hârtie. Acestea asigură că diferitele secțiuni ale mașinii, cum ar fi secțiunea de formare, secțiunea de presare și secțiunea de uscare, funcționează la viteze potrivite și cu cuplul potrivit.

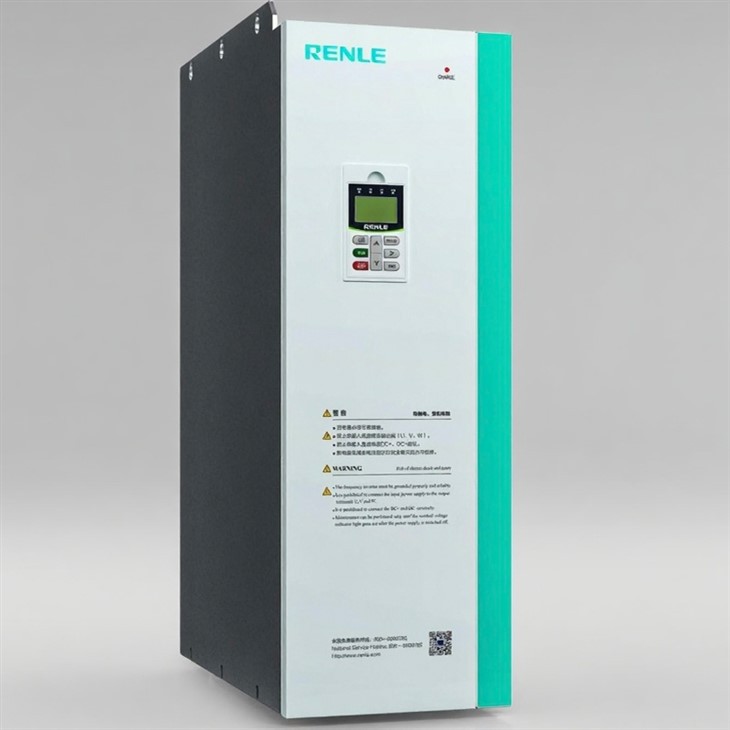

Există diferite tipuri de unități utilizate în fabricile de hârtie și puteți afla mai multe despre ele accesând acest link:Unități utilizate în fabricile de hârtie. Aceste unități sunt proiectate pentru a face față cerințelor unice ale producției de hârtie, cum ar fi funcționarea la viteză mare, controlul precis al tensiunii și capacitatea de a lucra într-un mediu umed și uneori aspru.
Verificări pre-calibrare
Înainte de a începe procesul de calibrare propriu-zis, trebuie să le faceți câteva verificări pre-calibrare. În primul rând, asigurați-vă că unitatea este oprită și că toate încuietorile de siguranță sunt la locul lor. Aceasta este o idee, dar ați fi surprins de câte accidente au loc pentru că oamenii opresc acest pas.
Inspectați unitatea pentru orice semne vizibile de deteriorare, cum ar fi fire rupte, conexiuni slăbite sau semne de supraîncălzire. O unitate deteriorată nu poate fi calibrată cu acuratețe și poate reprezenta chiar un risc pentru siguranță. Verificați și motorul la care este conectat unitatea. Căutați orice semne de uzură pe rulmenții motorului și asigurați-vă că arborele motorului este drept și nu îndoit.
Apoi, verificați sursa de alimentare de intrare. Unitatea are nevoie de o sursă de alimentare stabilă și corectă pentru a funcționa corect. Verificați tensiunea, frecvența și faza sursei de alimentare. Dacă sursa de alimentare este instabilă sau are valori incorecte, poate cauza funcționarea defectuoasă a unității în timpul calibrării și în funcționarea normală.
Configurare și configurare inițială
Odată ce ați finalizat verificările pre-calibrare, este timpul să începeți setarea și configurarea inițială a unității. Mai întâi, va trebui să conectați unitatea la un dispozitiv de programare, cum ar fi un laptop sau un panou de programare dedicat. Acest lucru vă permite să accesați setările interne ale unității și să faceți ajustările necesare.
Setați parametrii de bază ai unității, cum ar fi tipul de motor, puterea nominală, curentul nominal și viteza nominală. Acești parametri sunt, de obicei, furnizați de producătorul motorului, iar corectarea lor este crucială pentru o calibrare precisă. Detaliile specifice le găsiți în fișa tehnică a motorului.
Configurați modul de control al unității. Acționările mașinilor de hârtie pot funcționa în diferite moduri de control, cum ar fi controlul vitezei, controlul cuplului sau controlul poziției. Modul de control pe care îl alegeți depinde de cerințele specifice ale procesului de fabricare a hârtiei. De exemplu, în secțiunea de formare a unei mașini de hârtie, controlul vitezei este adesea folosit pentru a asigura o formare consistentă a hârtiei.
Calibrarea vitezei
Calibrarea vitezei este una dintre cele mai importante părți ale calibrării unei mașini de hârtie. Pentru a începe, va trebui să setați o viteză de referință. Această viteză de referință este viteza la care ar trebui să funcționeze în mod ideal unitatea. Puteți determina viteza de referință pe baza cerințelor procesului de fabricare a hârtiei.
Utilizați un turometru sau un senzor de viteză pentru a măsura viteza reală a motorului. Comparați viteza reală cu viteza de referință. Dacă există o diferență între cele două, va trebui să ajustați parametrii de control al vitezei unității. Majoritatea unităților au un controler proporțional - integral - derivat (PID) care poate fi reglat pentru a regla fin controlul vitezei.
Efectuați mici ajustări ale parametrilor PID și măsurați din nou viteza. Continuați să faceți acest lucru până când viteza reală se potrivește cu viteza de referință într-o toleranță acceptabilă. Acest lucru ar putea dura câteva încercări, dar merită să obțineți viteza corectă.
Calibrarea cuplului
Calibrarea cuplului este, de asemenea, esențială, în special în secțiunile mașinii de hârtie unde este necesar un control precis al tensiunii. Pentru a calibra cuplul, va trebui mai întâi să setați o valoare de referință a cuplului. Această valoare se bazează pe cerințele de tensiune ale benzii de hârtie din secțiunea specifică a mașinii.
Utilizați un senzor de cuplu pentru a măsura cuplul real de ieșire a unității. Comparați cuplul real cu cuplul de referință. Dacă există o abatere, ajustați parametrii de control al cuplului motorului. Similar cu calibrarea vitezei, controlerul PID poate fi folosit pentru a regla fin controlul cuplului.
Este important de reținut că calibrarea cuplului poate fi afectată de factori precum sarcina pe motor și eficiența mecanică a sistemului de acționare. Deci, asigurați-vă că țineți cont de acești factori atunci când faceți ajustările.
Calibrarea controlului tensiunii
Într-o mașină de hârtie, menținerea tensiunii corecte în banda de hârtie este crucială pentru producerea hârtiei de înaltă calitate. Calibrarea controlului tensiunii implică asigurarea faptului că unitatea poate menține o tensiune constantă în banda de hârtie pe măsură ce se deplasează prin mașină.
Mai întâi, setați valoarea de tensiune dorită pentru banda de hârtie. Această valoare depinde de tipul de hârtie produs și de secțiunea specifică a mașinii. Utilizați un senzor de tensiune pentru a măsura tensiunea reală din banda de hârtie. Comparați tensiunea reală cu tensiunea dorită.
Reglați parametrii de control al tensiunii unității pentru a corecta orice diferențe. Acest lucru ar putea implica ajustarea vitezei și a cuplului motorului într-un mod coordonat pentru a menține tensiunea corectă. În unele cazuri, este posibil să fie necesar să reglați și componentele mecanice ale sistemului de control al tensiunii, cum ar fi rolele de tensionare.
Integrarea și testarea sistemului
După ce ați calibrat parametrii individuali ai unității, este timpul să integrați unitatea în sistemul general al mașinii de hârtie și să faceți câteva teste. Începeți prin a rula mașina de hârtie la o viteză mică și observați funcționarea unității și procesul de fabricare a hârtiei.
Verificați dacă există zgomote anormale, vibrații sau modificări ale calității hârtiei. Dacă observați probleme, reveniți și verificați din nou parametrii de calibrare. Asigurați-vă că unitatea comunică corect cu alte componente ale mașinii de hârtie, cum ar fi senzorii și sistemul de control.
Măriți treptat viteza mașinii de hârtie și repetați testarea. Acest lucru vă permite să vă asigurați că unitatea funcționează bine în diferite condiții de funcționare. Urmăriți valorile vitezei, cuplului și tensiunii în timpul procesului de testare pentru a vă asigura că acestea rămân în intervalul acceptabil.
Verificări finale și documentație
Odată ce testarea este finalizată și unitatea funcționează fără probleme, efectuați o verificare finală a tuturor parametrilor de calibrare. Asigurați-vă că toate setările sunt corecte și că nu există conexiuni slăbite sau alte probleme.
Documentați toate procedurile și rezultatele de calibrare. Această documentație este importantă pentru referințe viitoare, întreținere și depanare. De asemenea, ajută la asigurarea faptului că calibrarea este consecventă dacă unitatea trebuie recalibrată în viitor.
De ce să alegeți unitățile noastre de mașini de hârtie?
La compania noastră, oferim unități de înaltă calitate pentru mașini de hârtie care sunt proiectate pentru a fi ușor de calibrat. Unitățile noastre vin cu interfețe de programare ușor de utilizat și algoritmi de control avansați care fac procesul de calibrare cât mai ușor posibil.
De asemenea, oferim suport tehnic excelent. Dacă întâmpinați probleme în timpul procesului de calibrare sau în timpul funcționării normale, echipa noastră de experți este la doar un apel distanță. Vă putem ajuta să depanați problemele și să ne asigurăm că unitatea mașinii dvs. de hârtie funcționează întotdeauna la cel mai bun nivel.
Dacă sunteți în căutarea unei unități de mașină de hârtie sau aveți nevoie să vă actualizați unitatea existentă, ne-ar plăcea să vorbim cu dvs. Unitățile noastre sunt fiabile, eficiente și pot fi personalizate pentru a satisface cerințele dvs. specifice de fabricare a hârtiei. Puteți afla mai multe despre noastreDrive pentru fabrici de hârtie.
Așadar, dacă sunteți interesat să discutați despre nevoile dvs. de unitate de mașină de hârtie, nu ezitați să contactați. Suntem aici pentru a vă ajuta să profitați la maximum de procesul de fabricare a hârtiei.
Referințe
- Fișe tehnice ale producătorului de motoare
- Manuale de utilizare a mașinii de hârtie
- Standarde industriale pentru unitățile de mașini de hârtie
